| 加工定制：否 | 品牌：XINJE/信捷 | 型号：XMH3-30R-E |
| 显示器尺寸：7.0（寸）（寸） 寸 | 显示器类型：LCD | 显示色彩：真彩 |
| 分辨率：800*480 | 处理器：无 | 存储器：128 |
| 输入方式：键盘输入 | 输入电压：220（V） V | 工作温度：-10-45 |
| 面板防护等级：ip56 | 产品认证：ce |
产品说明
逻辑控制、HMI集于一体
开关量输入：16点；开关量输出：14点
模拟量扩展：可同时接入两块BD板
HMI画面编辑简单直观，功能丰富，显示区域支持触摸
LCD 显示：800*480像素（7英寸）；65536真彩色；LCD 寿命可达2 万小时
功能键多达12 个，均可自由***，按键灵敏、***
支持高速计数、高速脉冲、外部中断
性能及特点

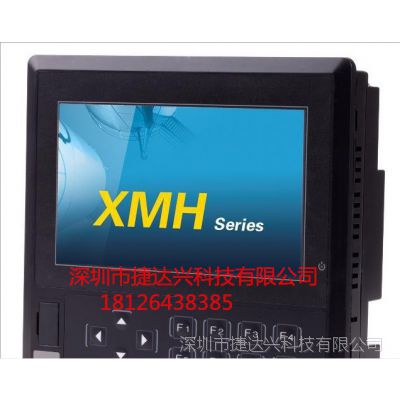

◆ XMH3-30＝ TH765 + XC3
逻辑控制、HMI集于一体
光耦隔离，其中前两路为高速光耦，其余为普通光耦
开关量输入：16点
开关量输出：14点，晶体管输出/继电器型输出/晶体管继电器混合输出
模拟量扩展：可同时接入两块BD板，型号包括XP-3AD2DA-BD2, XP-4AD2DA-BD2, XP-3AD3PT-BD2, XP-SD-BD2 这4种BD模块
HMI画面编辑简单直观，功能丰富，显示区域支持触摸
LCD 显示：800*480像素（7英寸）；65536真彩色；LCD 寿命可达2 万小时
功能键多达12 个，均可自由***，按键灵敏、***
支持高速计数、高速脉冲、外部中断
HMI可由USB口实现高速下载
防水等级符合IP20
一般规格
| 输入电压 | AC220V |
| 功耗 | 低于10W (TYP2.0W) |
| 允许瞬时停电 | 小于20ms |
| 耐电压 | AC1000V-10mA 1分钟(信号与地间) |
| 绝缘阻抗 | DC500V-约10MΩ （信号与地间） |
| 操作温度 | 0~50℃ |
| 保存温度 | –10~60℃ |
| 环境温度 | 20~85%（无凝露） |
| 耐振动 | 10~25Hz (X,Y,Z方向各30分钟2G) |
| 抗干扰 | 电压噪声： 1000Vp-p |
| 周围空气 | 无腐蚀性气体 |
| 保护结构 | 适合IP20 |
HMI功能及规格
| 项目 | 规格 | |
| 画面属性 | 类型 | 65536真彩色LCD |
| 屏幕大小 | 7英寸 | |
| 使用寿命 | 20000 小时以上，环境温度25℃，24 小时运行 | |
| 显示区域 | 800*480 | |
| 对比度 | 不可调 | |
| 文字设定 | 中文：简体/繁体 英文 日文 韩文 等多种语言 | |
| 字符尺寸 | 任意字体、任意大小 | |
| 触摸方式 | 4线电阻式触摸 | |
| 存储器 | 画面 | 128MB |
